Our small-footprint home elevators are easy to install when remodeling a home. Installing conventional elevators into existing houses requires space to go through floors and ceilings and extensive remodeling of the residential foundation to install the drive mechanism, which is costly. New mechanical components and downsized hydraulic machinery have produced small-footprint, easy-to-install, hydraulically-powered elevators which simplify remodeling, and reduce construction time and total cost. The small footprint (1820 mm x 910 mm) means it can even be installed in a repurposed closet space.

* Text may be generated using the automatic translation service DeepL.

Tadaaki Takano, Panasonic Home Elevator Co., Ltd.

Hiroo Fukui, Engineering Department, Panasonic Home Elevator Co., Ltd.

2015/06/02

2,850,000円 〜 2,950,000円 (鉄筋・コンクリート造住宅：商品代250万円＋参考据付費35万円／木造住宅：商品代260万円＋参考据付費35万円、梁補強のため、木造補強材込みの費用になります。全て税抜。)

For Japan domestic

長年住み慣れた家でも、階段移動が億劫になったり、加齢や病気などにより昇降自体が困難となり、エレベーター設置の需要が高まっている。潜在需要は実に約40万戸とも推定されている。しかし、設置には住宅基礎の大幅改修が伴い、工期・費用などが課題である。また上下貫通スペースが確保できなかったり、工事規模の大きさが心理的障壁となり、設置をあきらめるケースもある。

リフォーム設置を容易にし、平屋感覚の「フロアフリー」生活の普及に貢献する

高齢者の方や病気等で今までの生活が困難になった方にも、１階にとどまる事がなく、家族全員が家中を自由に行き来できコミュニケーションを楽しめる、以前とほぼ変わらない生活を送っていただきたい。エレベーター設置リフォーム工事に伴う様々な負担や不安を出来るだけ軽減することで、少しでも多くの方々の快適な生活づくりに貢献したいと考えた。

階段昇降時の不安や負担を軽減する事で、家事の効率アップは勿論、子供が独立した後に空いた子供部屋を趣味の部屋へと活用したり、より日あたりのよい２階へリビングを移動することも可能。住宅性能を向上すると共に、暮らしに合わせたリフォームで、ライフステージの変化により柔軟に対応でき、住宅の長寿命化につながる。

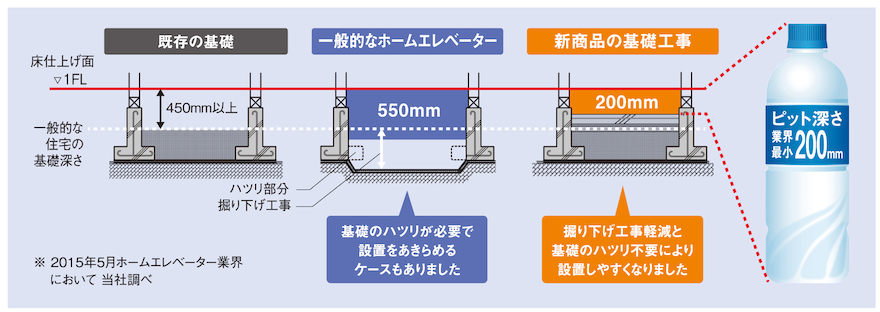

住宅の基礎深さは450mmが一般的だが、通常ホームエレベーターの設置には床下に550ｍｍ必要で、リフォーム設置では、地盤の掘り下げまたは基礎はつりなど、大がかりな改修工事が課題である。また、エレベーターはスロースタート・スローストップとなるよう低速で昇降し、加速した後は最高速度で昇降するよう速度を可変させるが、これには上昇・下降用にはそれぞれ独立した油圧回路が必要で、それが油圧ユニットの小型化を難しくしていた。そこで、ポンプからの作動油流量の制御をインバータ方式に変更、昇降速度を可変させる油圧駆動方式を新開発することで、小型化に成功。更に同ユニットの配置を床下横形納めから、ガイドレール間縦形納めへと再構成し、床下必要寸法を200ｍｍまで縮小した。大がかりな基礎工事が不要になり、且つタタミ一畳分のスペースでの設置が可能となった。

駆動方式：油圧式、積載量（定員）：150kg（2名）、昇降路最小内法寸法（mm）：木造 1675×840（幅×奥行き）、ルーム内寸法（mm）：1150×600×2000（幅×奥行き×高さ）、対応停止数：2停止
